特長

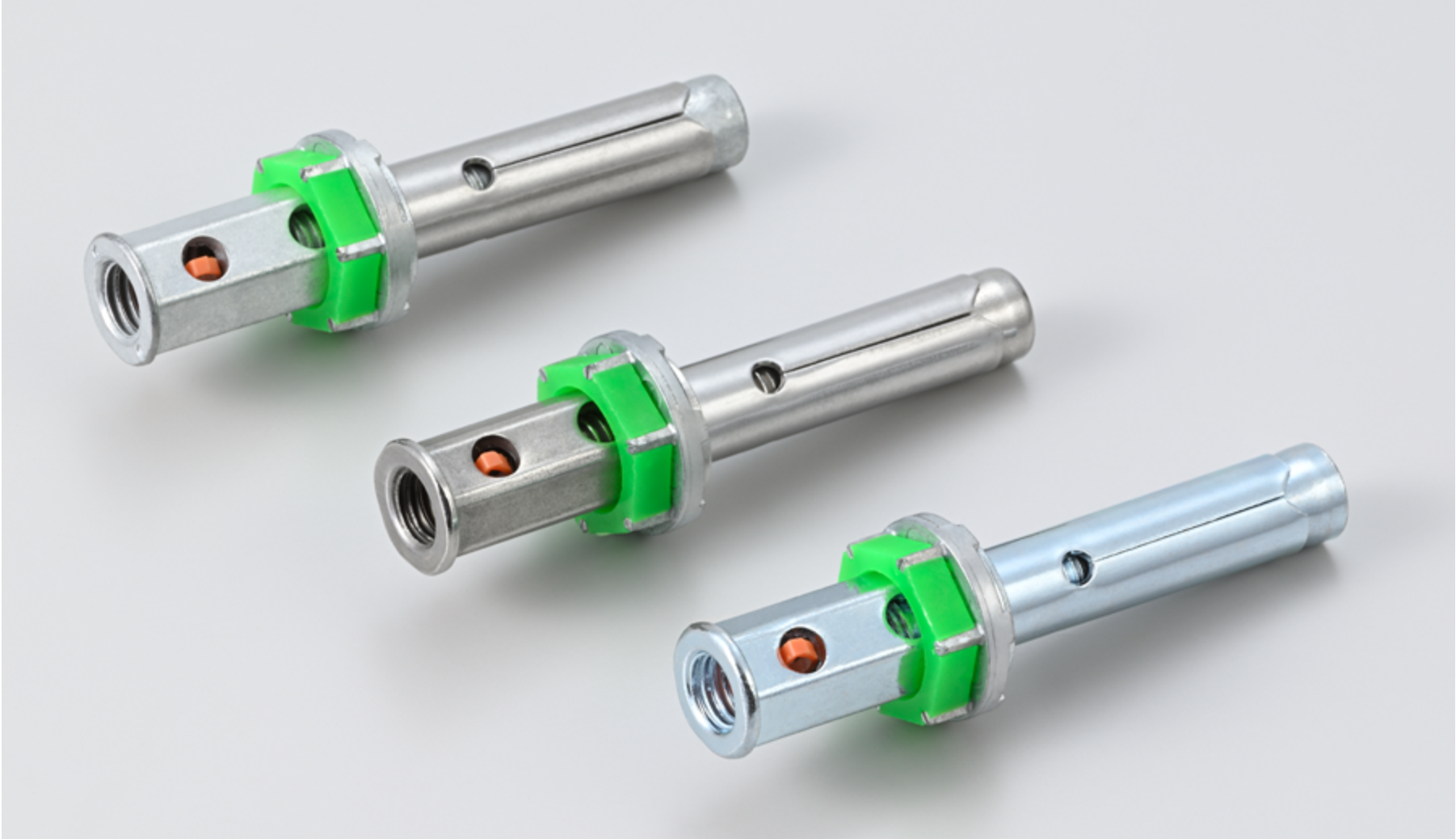

- R-NUTのテーパーボルト式タイプ。トルク締付け＆ボルト挿入を一発確認。
- アンカー施工の作業性と施工品質を両立。
- 懸垂物取付けに確実な強度を発揮。
- 荷重に対して追従拡張するので安定した強度を発揮。
用途
コンクリート
※各種懸垂物の取付け。(電設／配管／冷暖房ダクト等)
※横向き、下向き施工では、施工管理機能が働きません。
アンカー技術資料
引張試験成績書／せん断試験成績書／製品承認図／施工要領書等がダウンロードできます。
・クイックワン（R-NUT） TQRタイプ
・クイックワン（R-NUT） TQSRタイプ
・クイックワン（R-NUT） TQR-Dタイプ
アンカー許容耐力算定
必要項目を選択するだけで許容引張力の算定書を作成ダウンロードできます。
使用上の注意
- 施工時は、必ず安全メガネ、ヘルメットなど保護具を着用してください。
- 下穴の切粉は、集塵機またはブロワーできれいに取り除いてください。
- アンカーの全長は取付け物厚さを考慮して選定してください。
- 仕上げ材等がある場合はこの分深く埋込長さを調整してください。
- アンカー本体頭部がナット穴の中央になる位置にセットしてから施工してください。
仕様
| TQRタイプ （スチール／三価クロメート処理） | コンクリート圧縮強度＝21N/mm2 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 品番 | ねじ径 | 外径 (mm) |
全長 (mm) |
ねじ長 (mm) |
高ナット ねじ径 |
R-NUT 二面幅 (mm) |
穿孔径 (mm) |
穿孔深さ (mm) |
埋込み長さ (mm) |
有効 埋込み長さ (mm) |
最大 引張荷重 (kN) |
小箱 入数 (本) |
大箱 入数 (本) |
JANコード |
| TQR-3025 | M10 | 12.0 | 45 | 25 | W3/8 | 21 | 12.5 | 35以上 | 33 | 25 | 10.4 | 25 | 150 | 4989270730205 |
| TQR-3045 | 64 | 55以上 | 52 | 45 | 20.6 | 20 | 120 | 4989270730236 | ||||||
| TQR-4060 | M12 | 14.0 | 84 | 30 | W1/2 | 24 | 14.5 | 69以上 | 67 | 60 | 30.1 | 15 | 90 | 4989270730229 |
最大引張荷重は当社実測で、規格値ではありません。
| TQSRタイプ （ステンレス） | コンクリート圧縮強度＝21N/mm2 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 品番 | ねじ径 | 外径 (mm) |
全長 (mm) |
ねじ長 (mm) |
高ナット ねじ径 |
R-NUT 二面幅 (mm) |
穿孔径 (mm) |
穿孔深さ (mm) |
埋込み長さ (mm) |
有効 埋込み長さ (mm) |
最大 引張荷重 (kN) |
小箱 入数 (本) |
大箱 入数 (本) |
JANコード |
| TQSR-3045 | M10 | 12.0 | 64 | 25 | W3/8 | 21 | 12.5 | 55以上 | 52 | 45 | 20.9 | 20 | 120 | 4989270731134 |
| TQSR-4060 | M12 | 14.0 | 84 | 30 | W1/2 | 24 | 14.5 | 69以上 | 67 | 60 | 32.2 | 15 | 90 | 4989270731141 |
最大引張荷重は当社実測で、規格値ではありません。
| TQR-Dタイプ （溶融亜鉛メッキ） スリーブ：ステンレス | コンクリート圧縮強度＝21N/mm2 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 品番 | ねじ径 | 外径 (mm) |
全長 (mm) |
ねじ長 (mm) |
高ナット ねじ径 |
R-NUT 二面幅 (mm) |
穿孔径 (mm) |
穿孔深さ (mm) |
埋込み長さ (mm) |
有効 埋込み長さ (mm) |
最大 引張荷重 (kN) |
小箱 入数 (本) |
大箱 入数 (本) |
JANコード |
| TQR-3045D | M10 | 12.0 | 64 | 25 | W3/8 | 21 | 12.5 | 55以上 | 52 | 45 | 22.5 | 20 | 120 | 4989270732100 |
| TQR-4060D | M12 | 14.0 | 84 | 30 | W1/2 | 24 | 14.5 | 69以上 | 67 | 60 | 36.8 | 15 | 90 | 4989270732117 |
最大引張荷重は当社実測で、規格値ではありません。
| インパクトドライバー用ソケット （社外品） | |||||
|---|---|---|---|---|---|
| 品番 | 二面幅 (mm) |
全長 (mm) |
有効長 (mm) |
差込角 (mm) |
JANコード |
| EDS-21C | 21 | 88 | 45 | 6.35 | 4975180740625 |
| EDS-24C | 24 | 88 | 45 | 6.35 | 4975180740649 |
| TQRタイプ バケツセット | |||
|---|---|---|---|
| 品番 | アンカー品番 | 下穴ドリル | JANコード |
| TBR-01 | TQR-3025(125本) | UX12.5(1本) | 4989270946415 |
関連商品
| ダストポンプ | |||
|---|---|---|---|
| 品番 | 適応穿孔径 (mm) |
適応穿孔深さ (mm) |
JANコード |
| DUP-1 | 6.4～22.0 | 最大150 | 4989270930629 |
